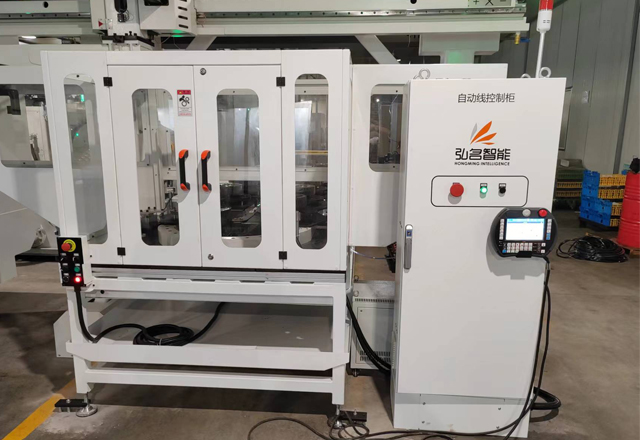

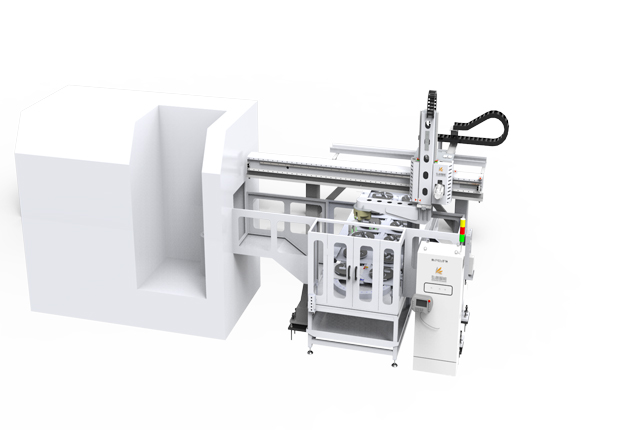

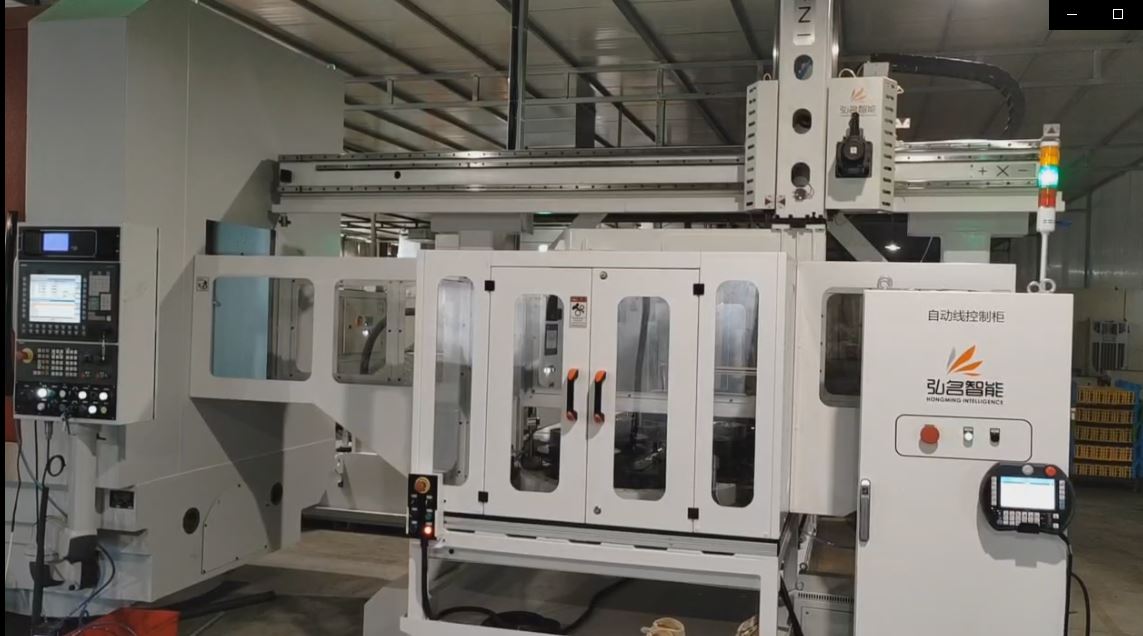

自動化產線1臺Y7250CNC數控磨齒機、1臺循環料倉、1套2軸桁架機器人、1套圍欄組成
案例內容
案例視頻
現場圖片
相關案例
功能流程：
料倉人工上料--回轉料倉將上料位移動到桁架抓取工位--接到主機上料呼叫信號--桁架機械手先將完成工件從主機上下料放置回轉料倉的卸料工位--機械手從回轉料倉的上料抓取工件給主機上料--機械手退回--料倉下料位滿時由人工將工件從料倉下料
規格項目 | 技術參數 |
桁架機械手 | |
軸數 | 2軸 |
負載 | 75 |
機械手重復定位精度 | ±0.1 |
X運行速度（m/sin） | 60 |
Z運行速度（m/sin） | 30 |
加速度（m/s2) | 2 |
驅動方式 | 伺服+減速機 |
控制方式 | 機器人控制系統（寶元） |
